Model 21-2043 — 207 m², 2 Kat

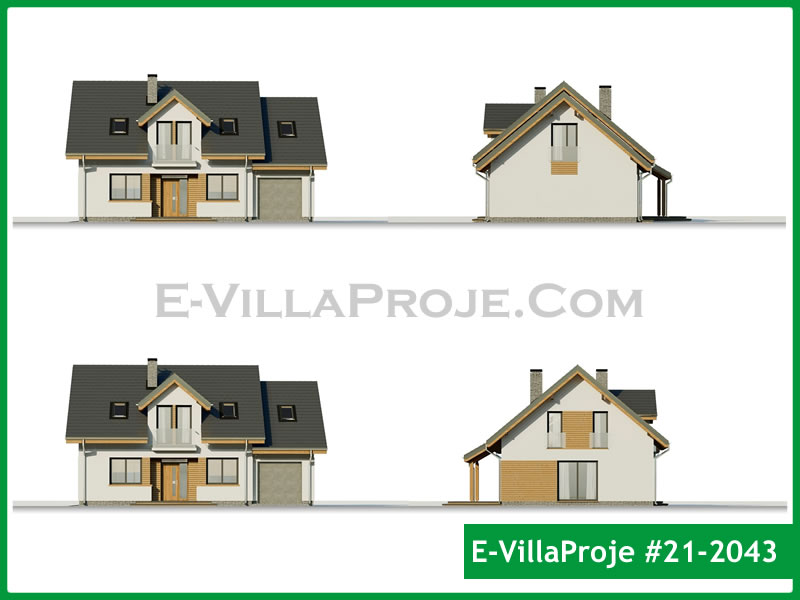

Model 21-2043 mimari tasarımı: 207 m² kapalı alan, kesintisiz yalıtım ve Pasif Ev kriterlerine uyarlanabilir çelik taşıyıcı detayları.
Model 21-2043 Malzeme Metrajı ve Şantiye Verileri
Bu modelin 207 m² kapalı alanı için SerVilla CNC roll-forming hattında üretilecek çelik profiller, yalıtım hacimleri ve şantiye cıvatalı montaj süreleri ön mühendislik algoritmamızla hesaplanmıştır:
Model 21-2043 Kat Planı & Mimari Yerleşim

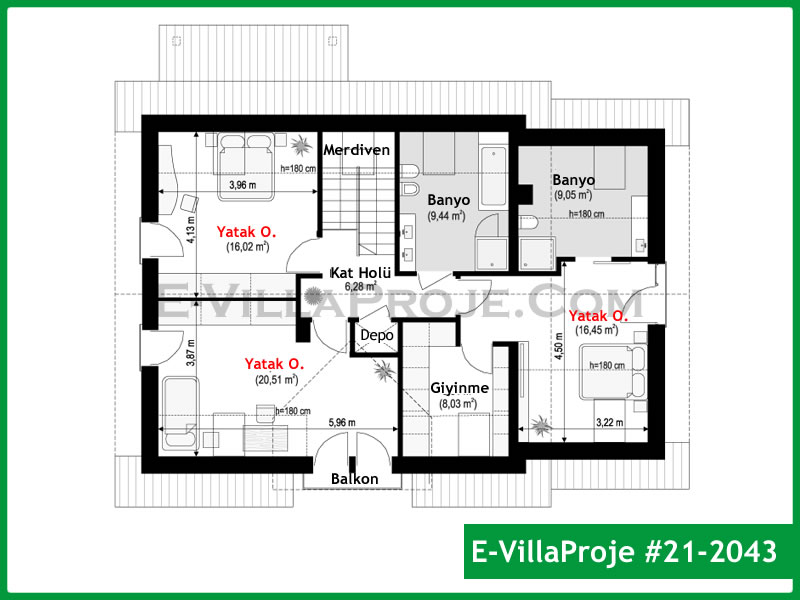

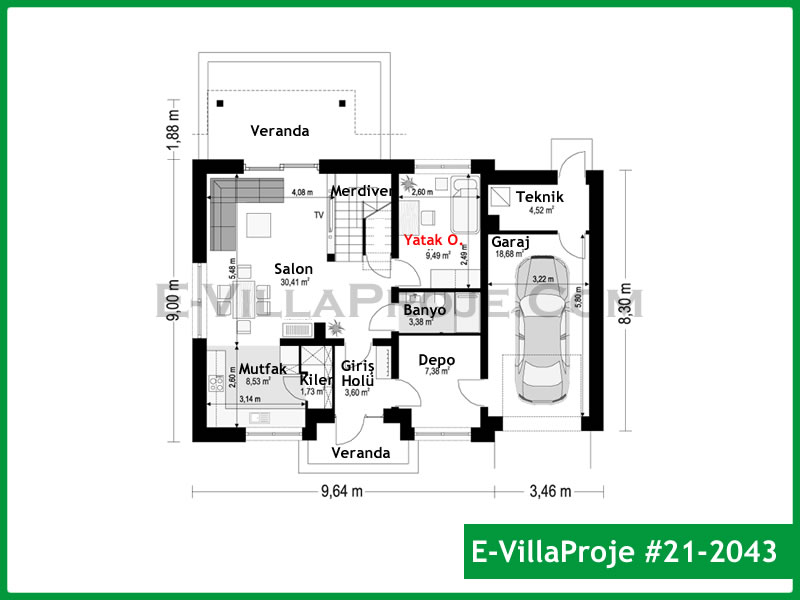

Bu modelin orijinal mimari kat planı ve oda yerleşimi yukarıdaki görsel galerisindeki proje paftasında yer almaktadır. SerVilla hafif çelik (CFS) taşıyıcı sistemi; iç mekanda taşıyıcı kolon gerektirmeyen geniş açıklık yeteneği sunar. Arsanızın güneş yönü, manzara açısı ve aile yapınıza göre kat planı mimari ekibimiz tarafından projenize özel olarak ücretsiz revize edilebilir.
Model 21-2043 Enerji Hedefi & Fatura Tasarruf Simülatörü
Hedeflediğiniz yapı standardını ve arsanızın iklim bölgesini seçin; binanızın tahmini yıllık tüketimini, güneş enerjisi potansiyelini ve 20 yıllık net tasarrufunu anında simüle edin.
Model 21-2043: SerVilla Hafif Çelik vs Geleneksel Betonarme
SerVilla hafif çelik (Cold-Formed Steel) yapı sistemi; deprem güvenliği, inşaat takvimi, yalıtım kesintisizliği ve net iç mekan alanında geleneksel ıslak betonarme inşaatına karşı somut mühendislik üstünlükleri sunar:
| Karşılaştırma Kriteri | SerVilla Hafif Çelik (CFS) | Geleneksel Betonarme / Tuğla |
|---|---|---|
| Deprem Güvenliği & Ağırlık |
10 Kat Daha Hafif & Sünek Deprem kuvveti kütleyle orantılıdır. Çelik sünek yapısıyla enerjiyi absorbe eder, kırılmaz, göçmez. |
Ağır ve Gevrek Kırılgan Yüksek bina kütlesi şiddetli deprem ivmesi çeker. Kolon-kiriş birleşimlerinde gevrek kırılma riski taşır. |
| Isı Köprüsü & Nem / Küf |
Kesintisiz Dış Termal Zırh Kesintisiz dış mantolama çelik karkası tamamen sarar. Nem kontrollü buhar zarı ile sıfır yoğuşma ve sıfır küf. |
Betonarme Kolon/Kiriş Köprüleri Beton ve tuğla birleşimlerinde yüksek ısı iletimi; iç köşe noktalarında yoğuşma ve kronik küf oluşumu. |
| İnşaat Süresi & Teslimat |
6 ila 10 Haftada Teslim CNC fabrikada üretilir, sahada kuru cıvatalı montaj yapılır. Beton priz bekleme süresi yoktur; kışın da kurulur. |
12 ila 18 Ay Uzayan Süreç Kalıp, demir bağlama, beton dökümü, 28 gün priz süresi ve kuruma beklemeleri nedeniyle hava şartlarına bağımlıdır. |
| Net Yaşam Alanı Kazancı |
%8 ila %10 Daha Fazla Net Alan İnce ve ultra yüksek yalıtımlı duvar kesiti (U=0.12) sayesinde aynı taban alanında ilave bir oda kadar net alan kazanılır. |
Kalın Duvarlar Alan Çalar Betonarme kolonlar (30-40 cm) ve kalın tuğla duvarlar arsa tabanınızın önemli bir kısmını harcar. |
| Çevresel Ayak İzi & Sürdürülebilirlik |
%90+ Geri Dönüştürülebilir Çelik Şantiyede sıfır su tüketimi, sıfır moloz atığı. Fabrika üretiminde sıfır malzeme firesi. |
Yüksek Karbon Salımı & Moloz Çimento üretimi küresel CO₂ emisyonunun %8'ini oluşturur. Şantiyede tonlarca ıslak harç ve moloz atığı çıkar. |
Model 21-2043 Kabuk Kesitleri ve Yapı Fiziği Katmanları
Aşağıdaki interaktif kesit gezgini ile bu modelin dış duvar, çatı, ara kat döşemesi, temel arabirimi ve pencere montaj detaylarını katman katman inceleyebilirsiniz. Malzeme kalınlıkları, ısıl iletkenlikler (λ) ve yangın sınıfları Avrupa standartlarına göre etiketlenmiştir:
İnteraktif Mimari Kesitler ve Düğüm Noktası Detayları
Hafif çelik pasif ev kabuğunu oluşturan duvar, döşeme, temel, çatı ve pencere montaj kesitlerini katman katman inceleyin.
Dış Duvar 1: Sıvalı Dış Mantolama (EIFS / ETICS)
Kesintisiz 120 mm dış taşyünü mantolama ile çelik karkas dikmelerinin oluşturabileceği tüm termal köprüleri sıfırlayan, dıştan içe buhar difüzyonuna açık klasik pasif ev duvar kesiti.
Fiziksel Katman Özellikleri ve Malzeme Şartnamesi
| No | Malzeme & Katman Tanımı | Kalınlık | Isıl İletkenlik (λ) | Buhar / Sd | Yangın Sınıfı | Teslimat Paketi | Yapı Fiziği Fonksiyonu |
|---|---|---|---|---|---|---|---|
| 1 | Silikonlu Son Kat Dış Sıva & Donatı Filesi | 10 mm | 0.75 W/mK | 35 | A2-s1,d0 | P3 | Su itici, buhar geçirgen kabuk |
| 2 | Kesintisiz Dış Mantolama Taşyünü (140 kg/m³) | 120 mm | 0.035 W/mK | 1.0 | A1 | P3 | Isı köprülerini kesintisiz saran termal battaniye |
| 3 | Rijitleştirici Dış Levha (BoardeX / Lifli Çimento) | 12.5 mm | 0.25 W/mK | 15 | A1 | P2 | Rüzgar/deprem diyagonal rijitleştirme |
| 4 | Hafif Çelik Karkas (C140 S350GD) + 140 mm Taşyünü Dolgu | 140 mm | 0.034 W/mK | 1.0 | A1 | P1/P2 | Eurocode 3 ana taşıyıcı iskelet |
| 5 | Akıllı Buhar Değişken Zarı & Sızdırmazlık (Kırmızı Hat) | 0.5 mm | 0.20 W/mK | Sd=0.25-25m | E | P2 | Blower door sızdırmazlık sınırı |
| 6 | Tesisat Boşluğu (Kurulum Lataları / Installationszone) | 40 mm | 0.040 W/mK | 1.0 | A1 | P4 | Buhar zarını delmeden tesisat geçişi + çelik ısı köprüsünü kesme |
| 7 | Çift Kat Yangın & Ses Alçı Levhası (Type F) / Fermacell | 25 mm | 0.25 W/mK | 10 | A2-s1,d0 | P4 | İç mekan darbe dayanımı ve yangın koruması |
Tüm kesitler Passive House Institute (PHI) kriterlerine, Eurocode 3 çelik normlarına ve DIN 4108 yapı fiziği yoğuşma standartlarına uygun olarak modellenmiştir. Projenize özel hesap raporu için mühendislerimizle iletişime geçebilirsiniz.
Mühendislerimizle Bu Kesiti DeğerlendirinMimari Tasarım ve Taşıyıcı Yaklaşımı
Bu Modeli Projenize Uyarlayın
Seçtiğiniz mimari model bir başlangıç noktasıdır. Arsanızın zemin koşulları, yerel imar yönetmelikleri ve hedeflediğiniz enerji seviyesi (Pasif Ev, KfW 40 vb.) doğrultusunda statik ve yalıtım katmanları baştan boyutlandırılır.
Model 21-2043 Yapı Fiziği & Teknik Değerler
Pasif Ev Seviyesi Uyumlu| Bileşen / Yapı Katmanı | Mühendislik Spesifikasyonu | Performans Değeri / Standart |
|---|---|---|
| Taşıyıcı İskelet | Cold-Formed Steel (CFS) S350GD+Z275 | Eurocode 3 (EN 1993-1-3) • Deprem & Kar Dayanımlı |
| Dış Duvar Isı Yalıtımı | Profil arası taşyünü + Kesintisiz dış taşyünü mantolama | U = 0.11 – 0.14 W/m²K (Isı köprüsüz) |
| Çatı & Tavan Kabuğu | Çift kat çapraz yalıtım + EPDM / Titanyum Çinko kaplama | U = 0.08 – 0.11 W/m²K (Sıcak/Soğuk hava barajı) |
| Doğrama & Cam Sistemleri | 3 Camlı Low-E Argon dolgulu, warm-edge çıtalı | Ug ≤ 0.60 W/m²K • Uw ≤ 0.80 W/m²K |
| Hava Sızdırmazlık Katmanı | Nem kontrollü buhar değişken membran + sızdırmaz bantlama | n50 ≤ 0.60 h⁻¹ (Blower Door Test hedefi) |
| Havalandırma Altyapısı | Isı geri kazanımlı taze hava sistemi entegrasyonu (MVHR) | ≥ %85 Termal Verimlilik |
Model 21-2043 İnşaat ve Teslimat Süreci
Model 21-2043 İçin 4 Teslimat Paketi & Maliyet Dağılımı
Projenizin şantiye yönetimine göre karkas kitinden anahtar teslim seviyesine kadar paketinizi seçin, kapsam ve bütçe aralığını inceleyin.
P3 Dışı Kapalı Kabuk Paketi
Galvanizli çelik karkas, kesintisiz dış taşyünü mantolama, çatı su yalıtımı ve 3 camlı sertifikalı doğramalar dahil dış hava koşullarına tam korumalı kabuk.
- CFS S350GD+Z275 galvanizli çelik karkas
- Profil arası 140 mm taşyünü akustik dolgu
- Dış cephe kesintisiz mantolama (U <= 0.12)
- 3 camlı Argon dolgulu doğramalar (Uw <= 0.80)
- Buhar değişken membran ve Blower Door bantları
- Zemin etüdü ve betonarme radye temel
- Yerel imar ruhsat başvurusu ve harçlar
- İç ince işler (seramik, parke, boya, vitrifiye)
Model 21-2043 Yıllık Enerji Tasarrufu & Amortisman Sayacı
Model 21-2043 (207 m²), standart betonarme bir binaya (120 kWh/m²a) kıyasla yılda yalnızca <= 15 kWh/m²a enerji tüketir. Isı köprüsüz çelik karkas ve 3 camlı kabuk sayesinde enerji faturalarınızda her yıl doğrudan binlerce Euro tasarruf sağlarsınız:
Model 21-2043 Standart & Ülke Uyumluluğu
51 Ülke & 18 StandartModel 21-2043 mimari tasarımı; Almanya (KfW 40 / GEG), İsviçre (Minergie), Fransa (RE2020), Hollanda (BENG) ve Passivhaus Institut (PHI) dahil Avrupa genelinde geçerli 18 enerji standardına göre taşyünü kalınlığı ve doğrama paketleri ayarlanarak üretilebilir. Arsanızın bulunduğu ülkenin yerel rüzgar, kar ve deprem şartlarına göre statik Eurocode hesapları hazırlanır.
Model 21-2043, 51 Avrupa ülkesinin rüzgar (EN 1991-1-4), kar (EN 1991-1-3) ve sismik (EN 1998-1) yüklerine göre statik olarak optimize edilebilir. Türkiye'de AFAD deprem parametreleri ve TS 825 iklim bölgeleriyle tam uyumludur.
Model 21-2043 İçin Mühendislik Masasıyla Görüşün
Arsanızın bulunduğu ülkeyi ve hedeflediğiniz teslimat paketini iletin; mühendislerimiz statik uyarlama ve nakliye dahil taslak maliyet tablosunu hazırlasın.
Benzer Çelik Ev Modelleri
Farklı alan ve oda seçeneklerine sahip diğer mimari başlangıç modelleri.
Model 25-1003 • 99 m²
Model 25-1003 — 99 m², 1 kat
Model 25-1004 • 114 m²
Model 25-1004 — 114 m², 1 kat
Model 25-1005 • 135 m²
Model 25-1005 — 135 m², 1 kat
Sıkça Sorulan Sorular
Çelik ev sistemleri, enerji hedefleri ve proje süreçlerine dair teknik yanıtlar.
Evet. Mimari modellerimizin tümü kesintisiz dış yalıtım, termal bariyerli çelik taşıyıcılar, üç camlı pencereler ve sızdırmaz membranlarla Pasif Ev veya düşük enerji hedeflerine göre projelendirilebilir.
Kesinlikle. Hafif çelik karkas sistemi yüksek mimari serbestlik sunar. İç bölmeler taşıyıcı güvenliğini bozmadan arsanıza ve ihtiyaçlarınıza göre uyarlanabilir.
Model sayfalarında yer alan alanlar mimari başlangıç ölçüleridir. Kesin brüt ve net kullanım alanları yerel statik ve mimari projeler tamamlandığında kesinleşir.
Dört tanımlı paketimiz mevcuttur: P1 Karkas Taşıyıcı, P2 Karkas + Yalıtım, P3 Dışı Kapalı Kabuk veya P4 Kapsamlı Yapı Paketi.
Beğendiğiniz modeli, inşaat yapacağınız ülkeyi ve teslimat paketini seçerek Teklif Al butonuna tıklayın; doğrudan WhatsApp üzerinden ön değerlendirme görüşmesi başlatabilirsiniz.
