Passive Steel Homes — by SerVilla
Modell 14-1019 — 150 m², 1 Geschoss
Architekturkonzept 14-1019: 150 m², flexible Raumaufteilung und anpassbare Gebäudehülle für Passivhaus- und KfW-Standards.
Materialauszug & Baustellenkennwerte für Modell 14-1019
Für die Bruttogeschossfläche von 150 m² wurden die benötigten Stahltonnagen, Dämmstoffvolumina und Montagezeiten im Werk SerVilla nach Vorstatik ermittelt:

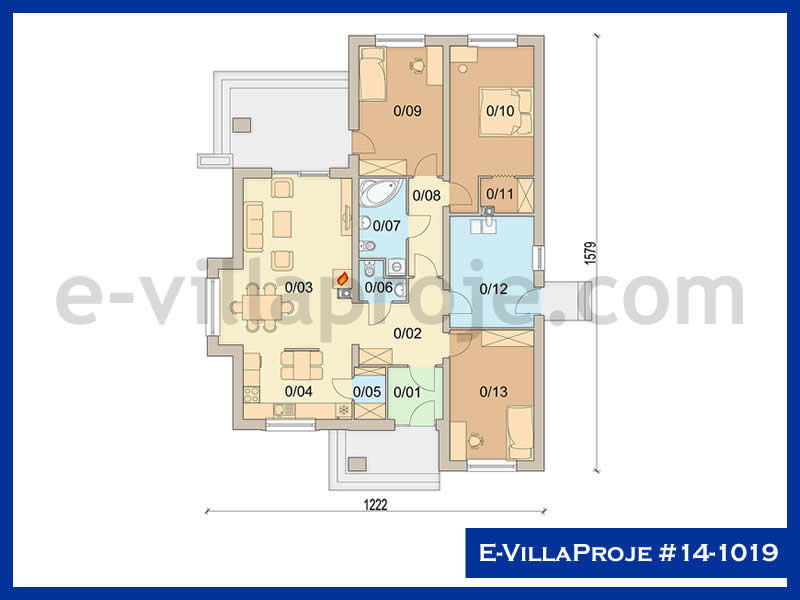

Grundriss & Architektur für Modell 14-1019
Der originale Grundriss und die Raumaufteilung dieses Entwurfs sind in der obigen Bildergalerie (Planzeichnung) einsehbar. Dank der leichten Stahlrahmenkonstruktion (CFS) können Innenwände flexibel platziert werden – unsere Architekten passen den Plan gerne individuell an Ihr Grundstück an.
Energiekosten & Einsparungssimulator für Modell 14-1019
Wählen Sie den gewünschten Energiestandard und Ihre Klimazone für eine Sofort-Berechnung von Verbrauch, Einsparung und Photovoltaik-Potenzial.
Modell 14-1019: SerVilla Leichtstahl vs. Massivbau
Das SerVilla Leichtbausystem bietet im Vergleich zur herkömmlichen Massivbauweise erhebliche Vorteile in Erdbebensicherheit, Bauzeit, Wärmebrückenfreiheit und nutzbarer Wohnfläche:
| Kriterium | SerVilla Hafif Çelik (CFS) | Konventioneller Massivbau |
|---|---|---|
| Erdbebensicherheit & Masse |
10x leichter & hochduktil Erdbebenkräfte sind masseproportional. Duktiler Stahl absorbiert seismische Energie ohne spröden Bruch. |
Schwer & sprödbruchgefährdet Hohe Gebäudemasse zieht maximale Erdbebenbeschleunigung an; Versagensrisiko an Knotenpunkten. |
| Wärmebrücken & Schimmel |
Lückenlose thermische Außenhülle Vollflächige Außendämmung umschließt das Tragwerk; feuchtevariable Dampfbremse verhindert Kondensation und Schimmel. |
Starke Beton-Wärmebrücken Betonstützen leiten Kälte direkt nach innen; Tauwasserausfall und Schimmelbildung in Raumecken. |
| Bauzeit & Fertigstellung |
6 bis 10 Wochen Montagezeit CNC-Vorfertigung im Werk, trockene Schraubmontage vor Ort ohne Aushärtezeiten – auch im Winter montierbar. |
12 bis 18 Monate Bauzeit Schalungsarbeiten, 28 Tage Betonabindung und witterungsbedingte Verzögerungen verlängern die Bauphase. |
| Netto-Wohnflächengewinn |
+8% bis +10% mehr Wohnfläche Schlanke Hochleistungs-Wandquerschnitte (U=0,12) sparen bis zu 15 cm Wandstärke und schenken einen ganzen Raum. |
Dickes Mauerwerk schrumpft Wohnraum Massive Betonpfeiler und Mauerwerk von 36-40 cm Dicke mindern die nutzbare Netto-Wohnfläche erheblich. |
| Nachhaltigkeit & CO₂ |
Über 90% recyclingfähiger Stahl Trockenbau ohne Baustellen-Wasserbedarf, null Bauschutt und abfallfreie industrielle Fertigung. |
Hoher CO₂-Ausstoß & Bauschutt Zementherstellung verursacht 8% der weltweiten CO₂-Emissionen; Massivbau hinterlässt große Mengen Bauschutt. |
Konstruktionsschnitte & Schichtaufbauten für Modell 14-1019
Erkunden Sie die Schichtaufbauten für Außenwände, Dächer, Geschossdecken und Fenstereinbaupunkte interaktiv mit allen bauphysikalischen Kennwerten:
Interaktive Konstruktionsschnitte & Detailpunkte
Schichtweiser Aufbau von Außenwänden, Geschossdecken, Fundamenten, Dächern und RAL-Fenstermontagedetails.
Außenwand 1: Wärmedämmverbundsystem (WDVS)
Klassischer Passivhaus-Wandaufbau mit durchgehendem 120 mm Steinwolle-WDVS zur vollständigen Beseitigung aller Wärmebrücken der Stahlständer, diffusionsoffen aufgebaut.
Physikalische Schichteneigenschaften & Materialspezifikation
| Nr. | Material & Schichtenbezeichnung | Dicke | Wärmeleitfähigkeit (λ) | Dampf / Sd | Baustoffklasse | Lieferpaket | Bauphysikalische Funktion |
|---|---|---|---|---|---|---|---|
| 1 | Silikonharz-Oberputz & Armierung | 10 mm | 0.75 W/mK | 35 | A2-s1,d0 | P3 | Wasserabweisender Schutzputz |
| 2 | WDVS-Steinwolle-Dämmplatte | 120 mm | 0.035 W/mK | 1.0 | A1 | P3 | Vollflächige äußere Wärmedämmung |
| 3 | Statische Beplankungsplatte | 12.5 mm | 0.25 W/mK | 15 | A1 | P2 | Aussteifung der Tragwerksebene |
| 4 | Stahltragwerk C140 + 140 mm Steinwolle | 140 mm | 0.034 W/mK | 1.0 | A1 | P1/P2 | Tragendes Kaltprofil-Stahlskelett |
| 5 | Feuchtevariable Luftdichtungsbahn | 0.5 mm | 0.20 W/mK | Sd=0.25-25m | E | P2 | Luftdichtheit nach DIN 4108-7 |
| 6 | Installationsebene | 40 mm | 0.040 W/mK | 1.0 | A1 | P4 | Leitungsverlegung ohne Membrandurchdringung + thermische Trennung |
| 7 | 2-lagige Feuerschutz-Gipsplatten | 25 mm | 0.25 W/mK | 10 | A2-s1,d0 | P4 | Innenraumschutz und Brandschutz |
Alle Detailquerschnitte entsprechen den Passivhaus-Kriterien (PHI), den Eurocode 3 Stahlbaunormen und DIN 4108 Tauwassernachweisen. Kontaktieren Sie unser Ingenieurbüro für projektspezifische Nachweise.
Diesen Querschnitt mit Ingenieuren besprechenArchitektur- und Tragwerkskonzept
Diesen Entwurf an Ihr Grundstück anpassen
Dieser Entwurf dient als Grundlage. Statik, Wandaufbauten und Dämmstärken werden gezielt auf Ihr Baugrundstück und Ihren gewünschten Energiestandard (Passivhaus, KfW 40) abgestimmt.
Modell 14-1019: Bauphysik & Kennwerte
Passivhaus-Niveau bereit| Bauteil / Schicht | Technische Spezifikation | Leistungswert / Standard |
|---|---|---|
| Tragendes Raumgitter | Cold-Formed Steel (CFS) S350GD+Z275 | Eurocode 3 (EN 1993-1-3) • Erdbeben- & Schneelastbemessen |
| Außenwanddämmung | Gefachdämmung Steinwolle + durchgehendes WDVS | U = 0.11 – 0.14 W/m²K (Wärmebrückenfrei) |
| Dach- & Deckenaufbau | Zweilagige Kreuzdämmung + EPDM / Titanzink | U = 0.08 – 0.11 W/m²K (Thermobarriere) |
| Fenster & Verglasung | 3-fach Low-E mit Argonfüllung, Warme Kante | Ug ≤ 0.60 W/m²K • Uw ≤ 0.80 W/m²K |
| Luftdichtheitsebene | Feuchtevariable Dampfbremse + luftdichte Verklebung | n50 ≤ 0.60 h⁻¹ (Blower-Door-Zielwert) |
| Lüftungstechnik | KWL-Lüftungsanlage mit Wärmerückgewinnung | ≥ 85 % Wärmebereitstellungsgrad |
Realisierungsphasen für Modell 14-1019
4 Lieferstufen & Investitionsspannen für Modell 14-1019
Wählen Sie Ihre gewünschte Ausbaustufe – vom reinen Tragwerkskit bis zur schlüsselfertigen Gebäudehülle.
P3 Wetterfeste Gebäudehülle
Leichtstahl-Tragwerk, durchgehendes WDVS Steinwolle, Dachabdichtung und zertifizierte 3-fach-Fenster für eine wetterfeste, wärmebrückenfreie Hülle.
- Verzinktes CFS S350GD+Z275 Leichtstahltragwerk
- 140 mm Steinwolle-Gefachdämmung
- Lückenloses Außen-WDVS (U <= 0,12)
- 3-fach verglaste Fenster mit Argon (Uw <= 0,80)
- Feuchtevariable Dampfbremse & Blower-Door-Dichtband
- Bodengutachten & Fundamentplatte bauseits
- Lokale Baugenehmigung & Gebühren
- Innenausbau (Fliesen, Bodenbeläge, Sanitär)
Energiekosten- & Einsparungsrechner für Modell 14-1019
Das Modell 14-1019 (150 m²) verbraucht im Vergleich zu einem Standard-Massivbau (120 kWh/m²a) nur maximal 15 kWh/m²a Heizwärme. Durch die wärmebrückenfreie Hülle und 3-fach-Verglasung sparen Sie jedes Jahr tausende Euro an Betriebskosten:
Norm- & Länderkompatibilität für Modell 14-1019
51 Länder & 18 StandardsDas Modell 14-1019 kann werkseitig für 18 europäische Energiestandards (darunter KfW 40, Minergie, RE2020, BENG und Passivhaus) mit angepassten Dämmstärken geliefert werden. Die Statik wird standortgenau für die Schnee- und Windlasten in allen 51 europäischen Ländern nach Eurocode ausgelegt.
Modell 14-1019 kann für alle 51 europäischen Zielländer nach Eurocode 3 für lokale Wind-, Schnee- und Erdbebenlasten statisch berechnet werden. Kompatibel mit EnEV/GEG, KfW-Standards und SIA-Normen.
Sprechen Sie mit unserem Ingenieurteam über Modell 14-1019
Teilen Sie uns Ihren Bauort und Ihr Wunschpaket mit. Unsere Ingenieure erstellen eine fundierte Machbarkeit inklusive statischer Anpassung und Transport.
Weitere Modellentwürfe
Vergleichen Sie verschiedene Flächen und Geschosse für Ihr Bauvorhaben.
Model 25-1003 • 99 m²
Modell 25-1003 — 99 m², 1 Geschoss
Model 25-1004 • 114 m²
Modell 25-1004 — 114 m², 1 Geschoss
Model 25-1005 • 135 m²
Modell 25-1005 — 135 m², 1 Geschoss
Häufig gestellte Fragen
Wichtige Antworten zu Bauweise, Zertifizierung und Projektablauf.
Ja. Jedes architektonische Modell kann mit durchgehender Außendämmung, thermisch getrennten Stahlprofilen, 3-fach verglasten Fenstern und luftdichten Ebenen für den Passivhaus- oder Niedrigenergiestandard ausgelegt werden.
Selbstverständlich. Der Leichtbaustahlrahmen ermöglicht maximale architektonische Flexibilität. Innenwände können ohne statische Beeinträchtigung modifiziert werden.
Die angegebenen Flächen sind vorläufige Architekturmaße. Genaue Brutto- und Nettonutzflächen werden bei der bauspezifischen Ausführungsplanung ermittelt.
Sie können zwischen vier Paketen wählen: P1 Tragwerk, P2 Tragwerk mit Dämmung, P3 Dichte Gebäudehülle oder P4 Komplettes Ausbaupaket.
Wählen Sie Ihr Modell, Ihr Zielland und Lieferpaket aus und klicken Sie auf Angebot anfordern. Ihre Anfrage wird für das WhatsApp-Gespräch vorkonfiguriert.
Projektangebot anfordern
Senden Sie Ihre Projektparameter direkt via WhatsApp an das SerVilla-Team für eine fundierte Vorabprüfung.
